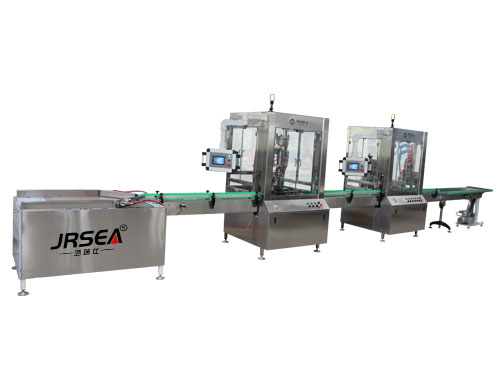

全自動氣霧劑灌裝機主要服務于化妝品、醫藥、食品、日化、石油化工等灌裝行業，可以對食用油、油漆、涂料、潤滑油、清洗劑、蠟油、防曬噴霧、鼻腔噴霧等進行高速、高精度的灌裝。灌裝線采用氣壓—機械傳動方式，具有自動和手動兩種工作模式，在自動狀態下，灌裝主機可以自動進行大、小流量的灌裝切換以及達到設定重量后自動關閉閥門，然后通過輸送帶將灌裝完成的氣霧罐輸送到下一個工序，進行上閥、封口、充氣等操作。整個控制系統采用PLC、觸摸屏以及智能稱重儀表聯網組成，充分發揮了PLC和觸摸屏可靠性高、抗干擾能力強以及編程方便的優點，而稱重儀表的使用使得達到重量時的控制反應更為迅速，PLC與稱重儀表的通訊連接使得布線更為方便、控制輸入點數也得以減少。
灌裝過程采用兩級控制，即在開始階段將閥門全部打開，而在將要達到設定的灌裝值時，將大流量的閥門關閉，采用小流量進行最后的灌裝。灌裝主機控制系統主要由觸摸屏、PLC、稱重儀表以及各種開關構成。觸摸屏實現了友好的人機操作界面，提供了狀態監控、重量顯示、參數設定、故障顯示等功能。PLC完成了輸送線的啟/停、閥門的開/關控制。稱重儀表將壓力傳感器的模擬信號轉換為數字信號，并將經過濾波等處理后的結果通過串口傳送到PLC，且其本身具有兩個數字輸出點，可以直接對閥門進行控制，使得控制系統的響應速度大為提高，從而提高了整個系統的灌裝精度。
本文主要介紹了全自動氣霧劑灌裝機中液體灌裝部分的控制系統，對控制結構進行了較為詳細的闡述。對于液體灌裝來說，對其性能的考核主要包括灌裝速度、精度以及長期運行的可靠性，這些性能指標是我們一直研究的方向。
